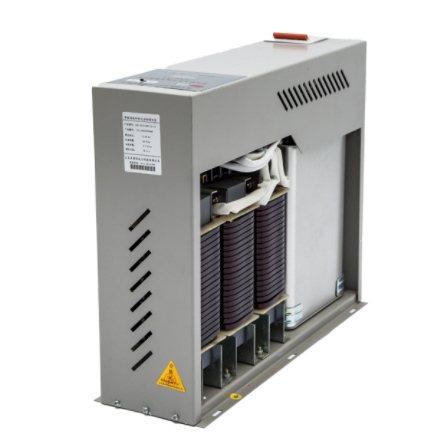

抑諧式低壓無功補償裝置是以低壓電力電容器和低壓電力電抗器為主體,與對其進行控制、測量、信號、聯機以及抑制諧波等電氣元件組合在一起,形成一種組合電器,其性能優異、應用靈活,由此組成的各種抑制諧波式電容具有可調性、可維護性好等優點。
抑諧式低壓無功補償裝置是以低壓電力電容器和低壓電力電抗器為主體,與對其進行控制、測量、信號、聯機以及抑制諧波等電氣元件組合在一起,形成一種組合電器,其性能優異、應用靈活,由此組成的各種抑制諧波式電容具有可調性、可維護性好等優點。

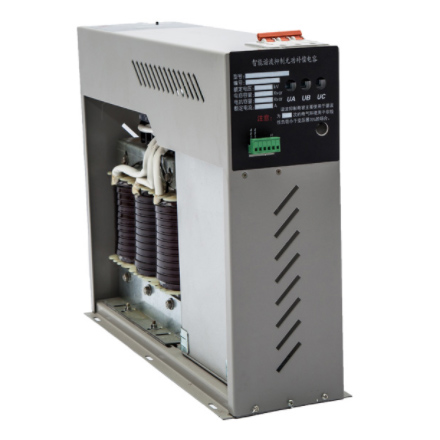

抑諧式低壓無功補償裝置是本公司智能無功補償裝置的升級。
抑諧式低壓無功補償裝置主要應用于非線性負載小于變壓器容量的70%以下的場合。能夠可靠運行,不會產生諧波,對諧波無放大作用,并在一定程度上有吸收消除諧波的功能。其中串接7%電抗器的產品使用于主要諧波為5次的電氣環境,串接13%電抗器的產品使用于主要諧波為3次的電氣環境。
抑諧式低壓無功補償裝置的抑制諧波特性有低壓電力電容器(C)和與其串聯的電抗器(L)決定,針對各次諧波,電抗器的感抗與電容器的容抗之間的比值不一樣。
電抗器感抗值的數值若以抑制3次諧波考慮時,電抗值應大于容抗的11.2%;若以抑制5次諧波考慮時,電抗值應大于容抗的4%;若以抑制7次諧波考慮時,電抗值應大于容抗的2%。考慮到電容器組在運行中會有容量衰減(容抗值要增大)等因素,電抗器的電抗值應考慮一個可靠系數(一般取1.2~1.5)。因此,電抗率一般需要取2.75%左右,以抑制7次諧波;取7%左右,以抑制5次諧波;取13%左右,以抑制3次諧波。
工作原理

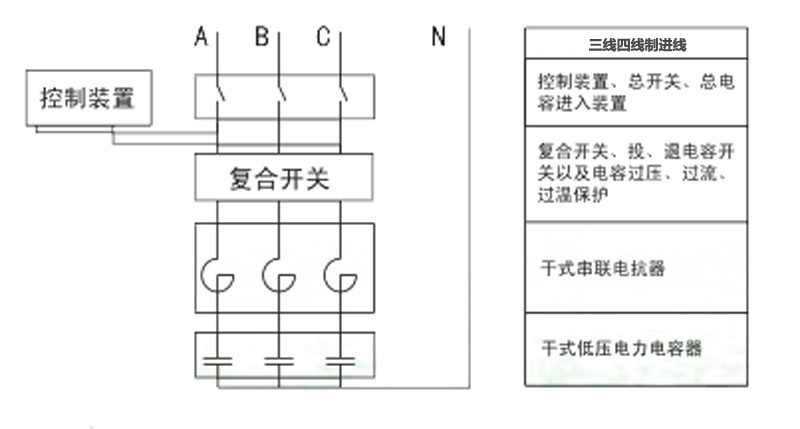

抑諧式低壓無功補償裝置由低壓電力電容器、干式串聯電抗器、智能組件、零投切開關電器和各種傳感器等組成,左圖是一種分相式產品的工作電氣原理示意。

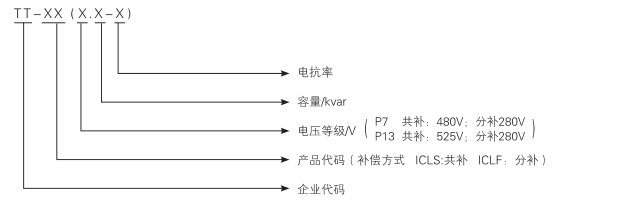

型號說明

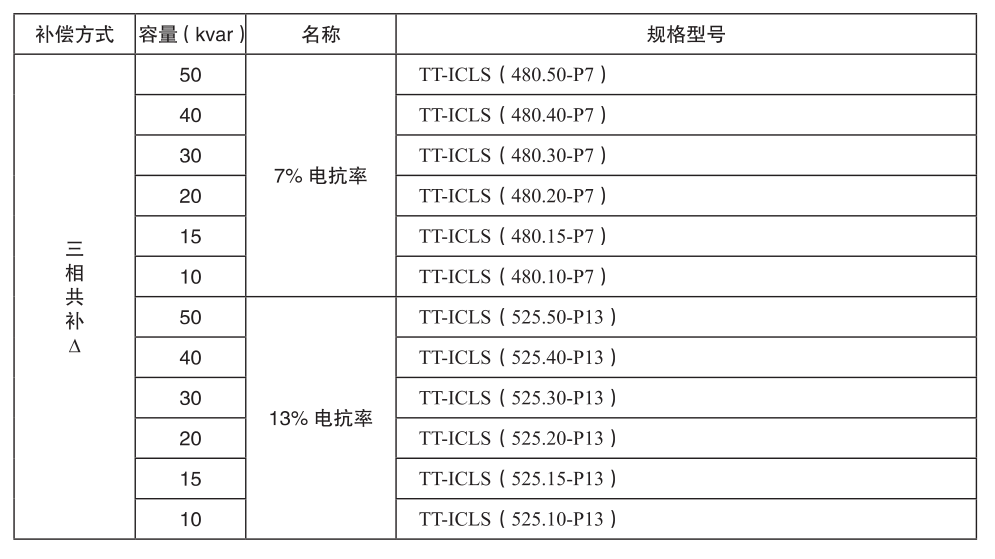

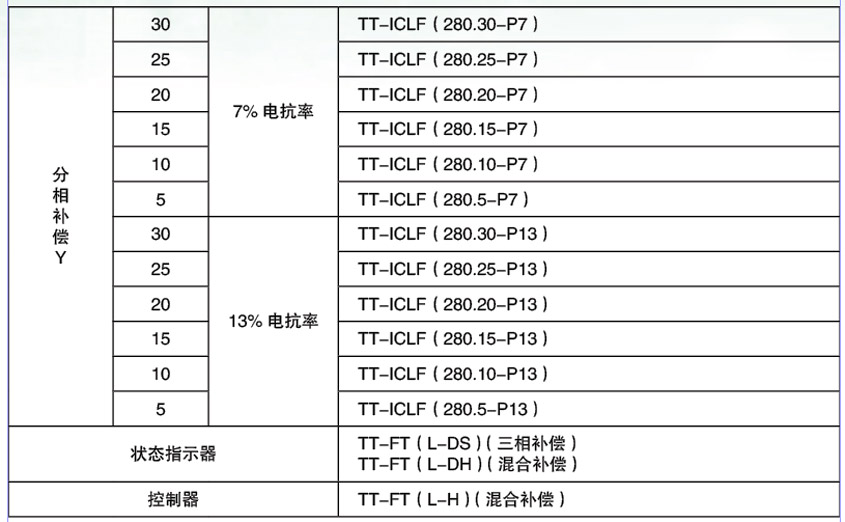

TT系列抑諧式低壓無功補償裝置及配套產品設計使用選型

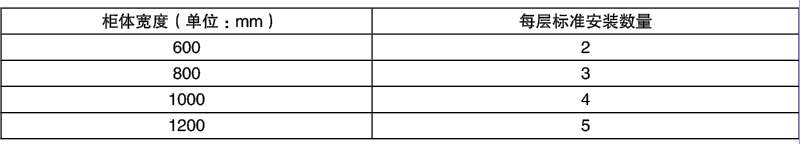

TT系列抑諧式低壓無功補償裝置標準電器柜內安裝臺數

備注:以上是按標準GGD柜體為例,柜體高2200mm,深800mm,可以放置兩層
操作說明
產品接線端子的定義及排列示意圖

![]() | ![]() |
外形尺寸:495x160x400mm(長x寬x高) 安裝尺寸:410*145mm(長*寬) 開孔尺寸:Φ7*12 |
安裝方式
產品與產品之間安全間距必須大于100mm。
第一代產品電氣接線
UA、UB、UC(三相控制式)或 UA、UB、UC、UN(分相式控制)——分別接電源母線,根據容量大小選用線徑足夠的導線,一般采用多芯銅線。
HL(三相式)、HLA、HLB 、HLC(分相式)——外接指示燈的一端,指示燈的另一端并聯,三相式產品應接UB,分相式產品應接UN。
485A、485B——RS-485通信接點,所有產品的RS-485的485A、485B端與控制器的RS-485的485A、485B端并聯,485A、485B端不能搞錯(所有485A端連在一起,所有485B端連在一起)。
注意點
抑諧式低壓無功補償裝置運行時,其中的電抗器有很大的熱量產生,因此在組柜使用時要充分考慮熱量的發散問題,使柜內溫升不能過高,否則嚴重影響產品的使用。撥位開關撥到調試為止,為模擬調試電容。
電源線應根據產品的總?cè)萘窟x擇截面積合適的多芯銅導線,總?cè)萘繛?0Kvar及以上的三相式產品和20Kvar的分相式產品應采用標準16mm2截面積的多芯銅導線,其余容量的產品根據載流量應采用標準10mm2截面積的多芯銅導線。
接電源線時必須上緊螺絲,用勁拉電源線,證明十分牢固方可,否則造成該處過度發熱,損壞產品。
